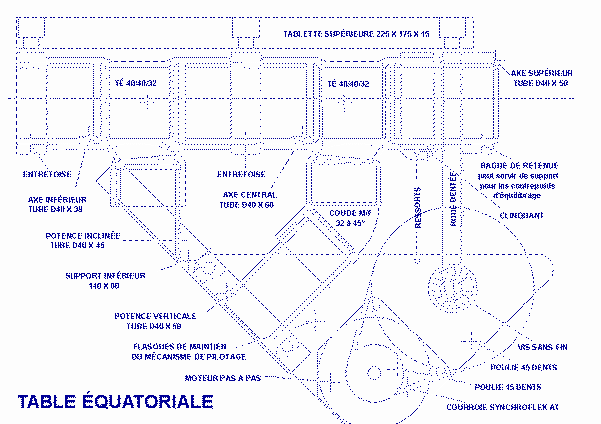

schéma détaille de façon plus complète l'assemblage final et montre
l'emplacement du moteur et de la vis d'entraînement de la roue.| 3/20 |
Le
schéma détaille de façon plus complète l'assemblage final et montre
l'emplacement du moteur et de la vis d'entraînement de la roue.
| Le premier assemblage est constitué par la table supérieure et les pièces
constituant le pivot de notre table. On reconnaît les 3 axes, les entretoises,
les tés de 40-32 et la roue d'entraînement.
Les parties servant de pivot à cet ensemble sont constituées par des pièces standard de canalisation que l'on trouvera facilement dans le commerce. Attention ! Prenez garde aux côtes sur les plans car elles peuvent varier en fonction de la marque des pièces de canalisation. Il est important de comprendre le montage afin de transposer pour n'importe quelle marque ou même toute autre combinaison. Le principe étant d'utiliser ces articles solides et peu onéreux. |
 |
